Предназначены для применения во/ входных и последующих каскадах усилителей СВЧ j

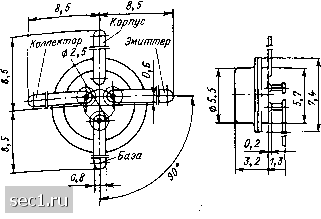

Выпускаются в метатлостеклянном корпусе с гибкими потоско-выми выводами Обозначение типа приводится на крышке корпуса транзистора Для транзисторов IT362A допускается условная маркировка буквой А и двумя красными точками на фланце ножкн между выводами эмиттера и базы

Масса транзистора не более 2 г

Электрические параметры

Граничная частота при иь = 3 В, 1- = 5 мА не

менее................. 2,4 ГГц

типовое значение............. 4,8* ГГц

Постоянная времени цепи обратной связи* при бкБ = 3 В, /э = 5 мА, /= 100 МГц не более

1Т362А, ГТ362А............. 10 пс

ГТ362Б................ 20 пс

Минимальный коэффициент шума при /э = 2 мА, /= 2.25 ГГц не более

при t/кБ = 3 В 1Т362А, ГТ362А...... 4.5 дБ

при t/кБ = 3 В ГТ362Б.......... 5,5 дБ

нрн С/кБ = 5 В 1Т362А.......... 4,5 * дБ

типовое значение для 1Т362А

при [/Б = 3 В............. 3,7* дБ

при С/кБ = 5 В............. 3,0 * дБ

татический коэффициент передачи тока в схеме с общим эмиттером при (Укб = 3 В, /э = 5 мА при Г = 298 К

•Т362А, ГТ362А............ 10-200

Т362Б............... 10-250

при Г =213 К 1Т362А..........От 0,3 до 1,5

значения при Г = 298 К

при г = 343 К IT362A..........От 0,5 до ,

значения пр„ = 298 к

Обратный ток коллектора при С/кб = 5 В не более-

при Г = 298 К............. 5 мкА

при Г = 343 К 1Т362А.......... 30 мкД

Обратный ток эмиттера прн Г = 298 К, (/эб = 0>2 В ие более;

1Т362А................ 50 мкд

ГТ362А, ГТ362Б............. ЮО мкД

Емкость коллекторного перехода при Uks = 5 В не

более................. 1 пф

типовое значение............. 0,5 * пФ

Емкость эмиттерного перехода при (/эб = 0,2 В не

более................. 1 пф

типовое значение............. 0,5* пф

Коэффициент отражения входной цепи в схеме с общим эмиттером * при (/кб = 3 В, /к = 2 мА, /= 1.95 ГГц;

модуль................ 0,04

фаза................. -165°

Коэффициент обратной передачи напряжения в схеме с общим эмиттером* при (/кб = 3 В, /к = 2 мА, /= 1,95 ГГц:

модуль................ 0,2

фаза................. 50°

Коэффициент прямой передачи напряжения в схеме с общим эмиттером * при (/кб =3 В, /к = 2 мА, /= 1,95 ГГц:

модуль................ 1,6

фаза................. 38°

Коэффициент отражения выходной цепи в схеме с общим эмиттером* при (кб = 3 В, /к = 2 мА, /= 1,95 ГГц;

модуль................ 0,54

фаза................. -72°

Предельные эксплуатационные данные

Постоянное напряжение коллектор-база...... 5 В

Постоянное напряжение коллектор-эмиттер при

ЛэБ = 1 кОм............... 5 в

Постоянное напряжение эмиттер-база....... 0,2 В

Постоянный ток коллектора.......... 10 мА

Постоянная рассеиваемая мощность коллектора:

при Г = 298 К............. 40 мВт

при Г= 343 К 1Т362А.......... 25 мВт

Импульсная СВЧ мощность, падающая на вход

транзистора*, при Г= 343 К, /= I ГГц, 6 = 15 80 мВт

Температура перехода 1Т362А......... 358 К

TeMi

пература окружающей среды IT362A ГТ362А.

ГТ362Б

От 213 до 343 Or 228 до 328

2Т366А-1, 2Т366Б-1, 2Т366Б1-1, 2Т366В-1, КТ366А, КТ366Б, КТ366В

Транзисторы кремниевые планарные п-р-п универсальные сверх-высокочастотные маломощные

Предназначены для применения в импульсных, переключательных и усилительных сверхвысокочастотных схемах герметизированной аппаратуры

Бескорпусные, с гибкими выводами, с защитным покрытием Транзисторы поставляются в сопроводительной таре с возможностью измерения их параметров без извлечения нз тары Маркировка транзистора приводится на сопроводительной таре различными точками 2Т366А-1 - красная, 2Т366Б-1 - черная, 2Т366Б1-1 - синяя, 2Т366В-I - зеленая, КТ366А - две красные, КТ366Б - две черные, КТ366В -две зеленые

Масса транзистора не более 0,003 г

Коллектор Бага

Змиттер

Электрические параметры

Модуль коэффициента передачи тока при иэ = 2 В, / = 100 МГц не менее

при /к = 3 мА 2Т366А-1, КТ366А......
