7,5 10 12,5Uks,B

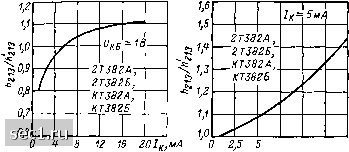

Зависимость относительного статического коэффициента передачи тока от тока коллектора.

Зависимость относительного статического коэффициента передачи тока от напряжения коллектор-база.

8 12 16 20Ij,mA 369

оянное напряжение коллектор-база....... 15 В

П*" янное напряжение коллектор-эмиттер при

°rZ< 3 кОм................ 10 В

Постоянное напряжение эмиттер-база........ 3 В

Постоянный ток коллектора........... 20 мА

Постоянный ток эмиттера........... 20 мА

и пульсиый ток коллектора при т„ < 10 мкс, Q> 2 40 мА

Импульсный ток эмиттера при т„ < 10 мкс, g > 2 40 мА Постоянная рассеиваемая мощность:

при Г= 213 - 338 К. р> 6650 Па....... 100 мВт

при Г = 213-г 338 К, р = 665 Па....... 70 мВт

при Г = 398 К.............. 30 мВт

Обшее тепловое сопротивление......... 833 К/Вт

Температура перехода............. 423 К

Температура окружающей среды......... От 213

до 398 К

l<3

0 -1

27382A, 273825, -К7382А,К7382Б--

51з,мА

Приведенная зависимость коэл, фициента шума от тока эми тер а. "

Приведенная зависимость коэсЬ-фициента шума от частоты

Приведенная зависимость коэф. фициента шума от температурц

--1-г

f = 400 МГц

~икБ-5В-

.1з=5мА

2T382A,27382B, К7382А,К7382Б

Ю-ЮЧО-Ч 10 100Г,МГц 293 313 333 353 373 393 7,К

1Т383А-2, 1Т383Б-2, 1Т383В-2, ГТ383А-2, ГТ383Б-2, ГТ383В-2

Транзисторы германиевые планарные п-р-п СВЧ усилительные с нормированным коэффициентом шума на частотах 1 ГГц (1Т383Б-2, ГТ383Б-2), 2,25 ГГц (IT383A-2, ГТ383А-2) и 2,83 ГГц (1Т383В-2, ГТ383В-2).

Предназначены для применения во входных и последующих каскадах усилителей сверхвысоких частот.

Выпускаются в керамическом негерметизированном корпусе с гибкими полосковыми выводами. На крышке корпуса со стороны вывода эмиттера наносится условная маркировка цветными точками: 1Т383А-2 -розовая, 1Т383Б-2 - белая, 1Т383В-2 - синяя, ГТ383А-2 -черная и розовая, ГТ383Б-2 - черная и белая, ГТ383В-2 - черная и синяя.

Масса транзистора не более 0,1 г.

НаркироВочные тачки. Зми.ттвр \ Коллектор

Электрические параметры

чная частота коэффициента передачи тока ""схеме с общим эмиттером при Ue = 3,2 В, I 5 мА не менее

Т383А-2, ГТ383А-2............ 2,4 ГГц

Т383Б-2, ГТ383Б-2............ 1,5 ГГц

IT383B-2, ГТ383В-2............ 3,6 ГГц

оянная времени цепи обратной связи при =32 В, /э = 5 мА, /=30 МГц не более 1Т383А-2 1Т383Б-2, ГТ383А-2, ГТ383Б-2 .... 10 пс

IT383B-2, ГТ383В-2........... 15 пс

(коэффициент шума при t/кэ = 3,2 В, /3 = 2 мА не более

IT383A-2, ГТ383А-2, при /= 2,25 ГГц..... 4,5 дБ

1Т383Б-2, ГТ383Б-2 при /= 1 ГГц...... 4,0 дБ

IT383B-2, ГТ383В-2 при /= 2,83 ГГц..... 5,5 дБ

Статический коэффициент передачи тока в схеме с обшим эмиттером при Uke = 3,2 В, /э = 5 мА при Г = 298 К

IT383A-2, 1Т383В-2, ГТ383А-2, ГТ383В-2 ... 15-250

1Т383Б-2, ГТ383Б-2........... 10-250

при Г=213 К

IT383A-2, 1Т383В-2..........От 0,3 до

1,5 значения при Г = 298 К, но не менее 8

1Т383Б-2...............От 0,3 до

1,5 значения при Т = 298 К, но не менее 6

при Г= 343 К 1Т383А-2, 1Т383Б-2, IT383B-2 От 0,5 до 2,5

значения при Г= 298 К

Обратный ток коллектора при (Укб = 5 В не более

при Г = 298 К............. 5 мкА

при Г = 343 К 1Т383А-2, 1Т383Б-2, IT383B-2 30 мкА

Обратный ток эмиттера при [/эб = 0,5 В не более

при Г = 298 К..............50 мкА

при г = 343 К IT383A-2, 1Т383Б-2, 1Т383В-2 100 мк А

Емкость коллекторного перехода при Ue = 3,2 не более 1 нФ типовое значение..............0,6* пФ

Емкость эмиттерного перехода при (Уэб = 0,3 В не более

1Т383А-2, ГТ383А-2............ 1 пФ

1Т383Б-2, IT383B-2, ГТ383Б-2, ГТ383В-2.....1,2 пФ

Коэффициент отражения входной цепи в схеме с общим эмиттером * при Ue = 3,2 В, /э = 5 мА, /= 2,25 ГГц

модуль................. 0,017
