Примечание При Г= 334 - 393 К максимально допустимая постоянная рассеиваемая мощность котлектора, мВт, рассчитывается по формуле

к .ак. = (423 - D о 6

При давлении 5330 Па рассеиваемая мошность снижается на 30 °„

КТ601А, КТ601АМ

Транзисторы кремниевые диффузионные п-р-п усилительные высокочастотные маломощные

Предназначены для применения в схемах радиовещательных и телевизионных приемников

Выпускаются в метал зостеклянном (KT60IA) и в пзастмассовом (КТ601АМ) корпусах с гибкими выводами

Обозначение типа приводится на корпусе

Масса транзистора в металлостеклянном корпусе не более 2 г, в пластмассовом не более 0,7 г

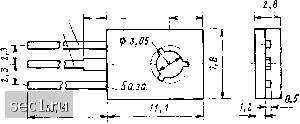

Вариант 1

Коллектор База.

Вссраа.нт 2,

Змиттер 1,54 3,8

Наллекггор

Электрические параметры

Коэффициент передачи тока в режиме мазого сигнала при (Укэ = 20 В, /э = 10 мА не менее .................

Гпаничная частота коэффициента передачи тока в схеме с общим эмиттером при иэ = 20 В,

= I мА не менее...........

Емкость копекторного перехода при [/«б = 20 В,

/ = 2 МГц не ботее...........

Постоянная времени цепи обратной связи при 13=50 В, /э = 6 мА. J = 2 МГц не бо-

lee.................

Обратный ток коттектор-эмиттер при (/кэ = В,

yjgg = 10 кОм не бо lee..........

Обратный ток эмиттера при t/gg = 2 не более

40 МГц 15 пФ

600 пс

500 мкА 100 мкА

Предельные эксплуатационные данные

Постоянное напряжение котлектор-оаза . .

Постоянное напряжение коллектор-эмиттер /?g3 < 10 кОм.............

Постоянное напряжение эмиттер-база.....

Постоянный ток коллектора........

Постоянный ток базы..........

Постоянная рассеиваемая мощность

без теплоотвода при Г< 328 К и Г,, < 348 К с теплоотводом при Г„ < 328 К.....

Температура перехода ..........

100 В

100 В 2 В

30 мА 30 мА

250 мВт 500 мВт 423 К

Температура окружающей среды........От 233 до 358 К

Примечание Для транзисторов в металлостеклянном корпусе изгиб выводов допускается на расстоянии не менее 5 мм от корпуса транзистора с радиусом изгиба не менее 3 мм, при этом должны быть приняты меры предосторожности, обеспечивающие неподвижность вывода между местом изгиба и стеклянным изолятором Для транзисторов в пластмассовом корпусе изгиб выводов допускается под углом не более 90° в плоскости, перпендикулярной плоскости основания корпуса, и на расстоянии не менее 3 мм от корпуса с ралнусом изгиба не менее 1,5 mvi

НТ601А, KTB01AM

03= 100 в

го 1з,мА

Зависимость относительного ко-эффтщента передачи тока от тока эмиттера

0,01

г53 275 гЭЗ 313 т,к

Зависимость обратного тока коллектор-эмнттер от температуры

Пайка выводов допускается на расстоянии не менее 5 мм от корпуса транзистора Пайку сзедует производить в течение не бо лее 5 с Температура пайки не дозжна превышать 533 К, при этом необходимо обеспечить надежный теплоотвод между корпусом транзистора и местом пайки

I 0,8

%0,6 $0,5

1„мА 0,6

10 10 10Rs3,0m

Зависимость максимально допустимого напряжения коллектор-эмиттер от сопротивления база-эмиттер

0,2 0,4 0,6 0,8 1,003s,e Входные характеристики

2Т602А, 2Т602Б, 2Т602АМ, 2Т602БМ, КТ602А, КТ602Б

Транзисторы кремниевые пзанарные н-р-п универсальные средней мошностн

Предназначены для применения в схемах генерирования -и усиления сигналов радиотехнических устройств

Выпускаются в метал зостеклянном (2Т602А, 2Т602Б, 0602*1 КТ602Б) и пзастмассовом (2Т602АМ, 2Т602БМ) корпусах с гибкими выводами Обозначение тина приводится на корпусе Масса транзистор i не более 5 г в метазлосгекля1шом корпусе и не более 1 i в пластмассовом

коллектор

Змиттер

Коллектор Омиттер 2,5

U2 0,8

гтб02К2Т6025, КТ$д2А,КТ602Б

гТ6в2АМ, 2Г6026М
