u пояжение насыщения база-эмиттер при /к = 150 мА,

/ = 15 мА не более............ 1,1 В

аничная частота коэффициента передачи тока в схеме с общим эмиттером при (/к = Ю В, 1 = 60 мА не менее............ 50 МГц

Емкость коллекторного перехода при f/кБО =10 В ие более................ 15 пФ

Емкость эмиттерного перехода при (/эбо = 0,5 В не более................ 65 пФ

Входное сопротивление в схеме с общей базой в режиме малого сигнала* при (/кб = Ю В, 5=5 мА, /= 270 Гц........... 5-8 Ом

Входное сопротивление в схеме с общим эмиттером в режиме малого сигнала при (/кэ = Ю В,

= 5 мА, /= 270 Гц........... 200-1200 Ом

типовое значение............. 500* Ом

Время включения* при 4 = 200 мА, /б = 40 мА,

х„ = 10 мкс............... 0,04-0,25 мкс

типовое значение............. 0,1* мкс

Время выключения * при 4 = 200 мА, 1 = 40 мА,

т„=10 мкс...............0,08-0,5 мкс

типовое значение.............0,25* мкс

Постоянное напряжение коллектор-эмиттер при /к = 100 мкА Лэб = 3 кОм не менее:

КТ630А, КТ630Б............ 120 В

КТ630В................ 150 В

КТ630Г................ 100 В

КТ630Д, КТ630Е............ 60 В

Постоянное напряжение база-эмиттер при /э = 100 мкА не менее:

КТ630А, КТ630Б, КТ630В......... 7 В

КТ630Г, КТ630Д, КТ630Е......... 5 В

Обратный ток коллектор-эмиттер при Лэб = 3 кОм КТбЗОА, КТ630В при (/кэ = 80 В; КТ630Г, КТ630Д, КТ630Е при (/кэ = 40 В не более .... 1 мкА Обратный ток эмиттера при U-o = 5 В не более ... 0,1 мкА

Предельные эксплуатационные данные

Постоянное напряжение коллектор-эмиттер при Лэб = = 3 кОм-

КТбЗОА, КТ630Б............. 120 В

КТ630В................. 150 В

КТ630Г................. 100 В

КТ630Д, КТ630Е.............. 60 В

Постоянное напряжение коллектор-база:

КТбЗОА, КТ630Б.............. 120 В

КТ630В................. 150 В

КТ630Г................. 100 В

КТ630Д, КТ630Е.............. 60 В

Постоянное напряжение эмиттер-база КТ630А, КТ630Б,

КТ630В, КТ630Г, КТ630Д.......... 7 В

Постоянный ток коллектора КТ630А, КТ630Б, КТ630В,

КТ630Г, КТ630Д, КТ630Е........... 1 а

Импульсный ток коллектора КТ630А, КТ630Б, КТ630В,

КТ630Г, КТ630Д, КТ630Е........... 2 А

Постоянный ток базы КТ630А, КТ630Б, КТ630В,

КТ630Г, КТ630Д, КТ630Е........... 0,2 А

Постоянная рассеиваемая мощность коллектора

при Г = 233 - 298 К КТ630А, КТ630Б, КТ630В,

КТ630Г, КТ630Д, КТ630Е..........0,8 Вт

при Г = 358 К КТ630А, КТ630Б, КТ630В, КТ630Г,

КТ630Д, КТ630Е............. 0,2 Вт

Температура перехода............. 398 К

Температура окружающей среды.........От 233 до

358 К

Примечание Пайка выводов допускается на расстоянии не менее 5 мм от корпуса транзистора при температуре не более 533 К в течение не более 3 с Изгиб выводов допускается на расстоянии не менее 5 мм от корпуса транзистора с радиусом изгиба 1,5-2 мм

0,8 0,7 0,6 « 0,5

§0,3

120 100 80 60 40 20

О 100 200 300 400 500 600 1ц,мА О 100200 300 400 500 600 Тк,

1,3 1,2 1,1 « 1

0,7 0,6 0,5,

О 100 200 300 400 500 600 1к,мА

Зависимость статического коэффициента передачи тока от тока коллектора.

Зависимость напряжения насыщения коллектор-эмиттер от тока коллектора.

Зависимость напряжения насыщения база-эмиттер от тока коллектора.

р-п-р

1ТМ305А, 1ТМ305Б, 1ТМ305В, 1Т305А, 1Т305Б, 1Т305В, ГТ305А, ГТ305Б, ГТ305В

Транзисторы германиевые днффузионно-сплавные р-п-р усилитель-gjje высокочастотные маломощные.

Предназначены для работы в схемах усиления высокой частоты.

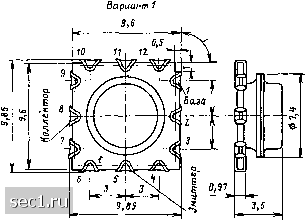

Транзисторы 1ТМ305А, 1ТМ305Б, 1ТМ305В выпускаются в металлостеклянном корпусе на керамической плате (вариант 1), масса транзистора не более 0,8 г; транзисторы 1Т305А, 1Т305Б, 1Т305В, РГ305А, ГТ305Б, ГТ305В - в металлостеклянном корпусе с гибкими выводами (вариант 2). Обозначение типа приводится на корпусе. Масса транзистора не более 0,5 г.

90° ±30

1TMJ05A, 1ТМ3056, П305В

Вариант 2

Точка эмиттера 16 г,ч

Коллектор

/TJ05A, fTJOSB, ПЗОЗй, ГТЗОЗА, ГТ305Б. ГТ305Ь
