Рис. 4.24. Результат изменения масштаба

Отмена выбора сигаала In производится повторным щелчком на его имени. Обратите внимание на исчезновение щкалы вдоль оси Y, вместо нее возле каждого имени сигнала показывается его масштаб - это происходит только в случае различия масштабов (рис. 4.25).

» 2.500 V/* oii 2.500 V/* in 5.l»JV/div

Рис. 4.25. Отмена выбора сигнала

Просмотр сигналов на отдельных графиках

Для просмотра сигналов на отдельных графиках нужно воспользоваться командой All Cells, расположенной на панели управления. Эту возможность можно использовать при необходимости отдельного просмотра цифровых сигналов.

Рис. 4.26. Просмотр сигналов на отдельных графиках

Отображение нескольких сигналов на одном графике

По умолчанию при первом проходе моделирования отображение рассчитанных сигналов осуществляется на отдельных графиках. Щелкнув левой кнопкой мыши на нужном графике и удерживая ее можно перетащить график на другой, после чего при переключении режима отображения в состояние Single Cell они будут отображаться вместе (рис. 4.27).

Рис. 4.27. Для того чтобы объединить два графика, достаточно просто перетащить один на другой

♦ Переключение между режимами All Cells (отдельные графики) и Single Cell (один график) производится щелчком правой кнопки мыши на нужной кривой.

Одновременное отображение кривых, имеющих разный масштаб по оси Y

Иногда бывает необходимо отобразить на одном графике две кривые, имеющие разный масштаб по оси Y, например амплитудно- и фазочастотную характеристики или ХГВЗ (рис. 4.28).

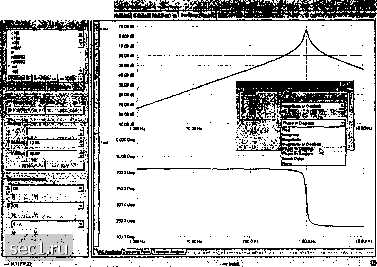

Рис. 4.28. Одновременный просмотр частотной и фазовой характеристик

Глава 4. Моделирование смешанных сигналов

Для этого нужно на одном из графиков выполнить щелчок правой кнопкой мыши и в появившемся всплывающем меню выбрать команду Scaling. Второй масштаб по оси Y задается в выпадающем списке Secondary.

Измерительный маркер в этом случае используется, как и на простом графике.

Изменение формата отображения результатов расчета

Результаты моделирования по переменному току могут отображаться в различных форматах. Здесь может быть использован линейный или логарифмический масштаб по оси X, значения модуля, амплитуды или фазы по оси У. Для изменения формата отображения данных во время просмотра результатов необходимо выбрать команду меню Option » Scaling. Кроме того, вызов диалогового окна Scaling Option осуществляется при выборе команды Scaling всплывающего меню, которое появляется при щелчке правой кнопкой мыши на окне просмотра результатов моделирования.

Отображение точек данных моделирования

При отсутствии уверенности в точности полученных результатов, например, когда они выглядят слишком изрезанными вместо того, чтобы быть достаточно гладкими, можно включить режим отображения рассчитанных точек для проверки того, что отсчеты вычислялись достаточно часто.

Для отображения точек данных моделирования нужно вьшолнить команду меню Design » Options и в появившемся диалоговом окне Document Option включить опцию Stiow Data Points. В каждой точке, для которой в ходе расчета были вычислены данные, будет отображаться маленький кружок.

Распознавание графиков при монохромной печати

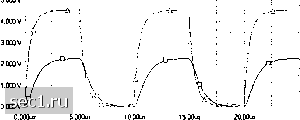

Окно просмотра результатов моделирования содержит функцию, которая облегчает распознавание кривых на графике при монохромной печати результатов. Если выбрать команду меню Design » Option и включить опцию Stiow Data Points, к каждой отображаемой кривой добавляются идентификаторы. Если сигналы отображаются на отдельных графиках, то для всех сигналов используется идентификатор в виде небольшого квадрата. В случае, если на одном графике отображается два или более сигналов, то для каждой кривой используются идентификаторы разной формы.

25.(Юш

Рис. 4.29. При монохромной печати к кривым рекомендуется добавпять специальные графические идентификаторы
