DC Offset (VO)

Применяется для задания постоянного смещения генератора сигнала в В или А относительно отрицательного вывода, обычно соединенного с землей.

Peak Amplitude (VA)

Амплитуда выходного колебания без учета постоянной составляющей, измеренная в В или А.

Frequency(F)

Частота выходного сигнала в Гц. Start Delay (SD)

Фазовый сдвиг выходного сигнала, обеспечиваемый начальной задержкой синусоиды.

Damping Factor (ГНЕТА)

Положительное значение этого параметра дает экспоненциальное уменьшение амплитуды, отрицательное значение - экспоненциальное увеличение амплитуды.

Источник периодических импульсов

Данный источник используется для получения повторяющейся последовательности импульсов (рис. 4.33). После его размещения на схеме необходимо задать атрибуты, представленные в таблице 4.9.

7.500 6.500


0.000 ШООи 2а00и ЗОООи 40.XU

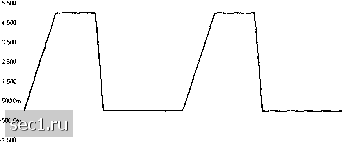

Рис. 4.33. Пример периодической последовательности импульсов

Таблица 4.9

Атрибут

Значение

Designator

Задается требуемое имя источника сигнала (INPUT)

DC (В или А)

Смещение по постоянному току, используемое при расчете рабочих точек

АС (В или А)

Этот параметр устанавливается в случае, если планируется проводить малосигнальный анализ по переменному току (типовое значение 1 В)

АС Phase (градусы)

Фаза источника напряжения или тока при проведении малосигнального анализа

Ю. В. Потапов. Система проектирования печатных плат PROTEL



Атрибут

Значение

Initial (В или А)

Напряжение или ток в начальный момент времени (например, 0)

Pulsed (В или А)

Напряжение или ток в точке Time Delay + Rise Time (например, 5)

Time Delay (с)

Задержка перед изменением сигнала источника от начального значения

Rise Time (с)

Время нарастания от начального напряжения (Initial) до напряжения импульса (Pulsed), должно быть больше 0 (например, 4и)

Fall Time (с)

Время спада напряжения от напряжения импульса (Pulsed) до начального напряжения (Initial), должно быть больше 0 (например, 1 и)

Pulse Width (с)

Время, в течение которого сохраняется напряжение импульса (Pulsed) (например, 0)

Period (с)

Время между началом первого и началом второго импульсов (например, 5и)

Задание формы импульса

Ниже приведено описание сигнала, где t - текущий отсчет времени. Промежуточные точки получаются методом линейной интерполяции:

V(g = VI; V(tJ = VI; V(tso+tTK) = VP; V(tsD+tn,+tpw) = VP;

V(tso+tn,+Vw+W = vi; V(W = vi.

Initial Amplitude (VI)

Начальная амплитуда выходного сигнала (измеренная в В или А) относительно отрицательного вывода, обычно соединенного с землей.

Pulse Amplitude (VP)

Максимальная амплитуда выходного колебания (в В или А). Period (=1/freq)

Длительность одного полного периода выходного сигнала. Pulse Width (PW)

Время, в течение которого выходной сигнал сохраняет уровень VP перед спадом до уровня VI.

Rise Time (TR)

Время нарастания от уровня VI до VP. Fall Time (TF)

Время спада от уровня VP до VI. Delay to Start (SD)

Время, в течение которого выходной сигнал сохраняет уровень VI перед первым нарастанием до уровня VP.



Источник кусочно-линейного сигнала

Данный источник используется для получения произвольного сигнала в виде набора значений напряжения или тока в различные моменты времени (рис. 4.34). После его размещения на схеме необходимо задать атрибуты, представленные в таблице 4.10.

7.500

е500

5500 1500 3.500 2.W) 1500

аи.Ол!

-MftOm

1.500

-2.500


25lQ0u 50.Q0U 75.Q0u

Рис. 4.34. Пример кусочно-линейного сигнала

Таблица 4.10

Атрибут

Значение

Designator

Задается требуемое имя источника сигнала (например, INPUT)

DC (В или А)

Смещение по постоянному току, используемое при расчете рабочих точек

АС (V или А)

Этот параметр устанавливается в случае, если планируется проводить малосигнальный анализ по переменному току (типовое значение 1 В)

АС Phase (градусы)

Фаза источника напряжения или тока при проведении малосигнального анализа

Пары Time-Voltage или Time-Current

Значения напряжения или тока в каждый момент времени (например, Ои 5U 5и 5V 12и 0V 50и 5V бОи 5V)

File Name

Эта опция используется для связи кусочно-линейного сигнала, описанного во внешнем файле. Файл с расширением .PWL должен находиться в текущей директории

Задание кусочно-линейного сигнала

Описание кусочно-линейного сигнала может быть сделано одним из двух способов.

Существует возможность описания сигнала набором из точек (до восьми), которые вводятся непосредственно в поле Time/Voltage источника кусочно-линейного сигнала. Время, задаваемое для каадой последующей точки, должно быть больше, чем для предшествующей. Если в какой-то точке это условие не соблюдается, то цикл будет закончен, и все последующие точки, начиная с этой, в него не войдут.
