Разъем интерфейса RS-232

ТХ Rx Gnd

Рис. 8.23

Типовая схема взаимодейавия уаройав по интерфейсу RS-232

разработки специальных программ управления, реализующих различные логические протоколы обмена («рукопожатия»). Схемы 1488/1489 интерфейса RS-232 обеспечивают преобразование логических DTR/DSR уровней в уровни -12Ви+12В, принятые в этом интерфейсе. Входы #С используются для управления входными ключами (обычно сигналы интерфейса RS-232 подаются на вход #А и выводятся в виде сигналов с уровнями ТТЛ логики с выхода #Y). Эти входы, как правило, остаются неподключенными. Схема подсоединения компьютера к интерфейсу через данные микросхемы представлена на рис. 8.24.

RTS/CTS

-12В

Последовательные выходы

Последовательный вход

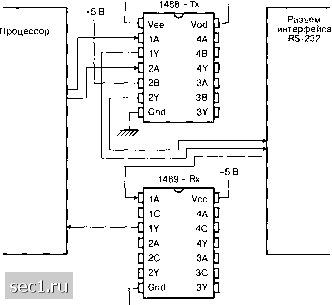

Рис. 8.24

Схема подключения преобразователей уровней напряжения (типа 1488/1489) интерфейса RS-232

Если в устройстве имеется только одно напряжение питания +5 В, то для преобразования логических уровней в уровни интерфейса BS-232 удобна микросхема МАХ232; схема ее подключения показана да рис. 8.25. Другой вариант преобразования уровней напряжения интерфейса RS-232 в уровни напряжения ТТЛ/fCMOIIлогики предусматривает наличие отрицательных напряжений передатчиков. На схеме рис. 8.26 проиллюстрирован один из возможных вариантов

1-5 В

Процессор

МАХ232

MAX232: конденсаторы 1 мкф MAX232A: конденсаторы 0,1 мкф

Разъем интерфейса RS-232

Рис. 8.25

Схема подключения процессора к интерфейсу RS-232 с помощью микросхемы МАХ232

К контакту RX интерфейса RS-232 компьютера

К контакту ТХ интерфейса RS-232 компьютера

Внешнее устройство

Рис. 8.26

Вариант схемы подключения внешнего уаройава к интерфейсу RS-232

реализации этого подхода с использованием полевого МОП транзистора и двух резисторов.

Эта схема предполагает полудуплексный режим обмена по интерфейсу RS-232 (когда в каждый конкретный момент времени передача данных может осуществляться только одним устройством). Передача данных к компьютеру с внешнего устройства реализуется за счет выключения и включения транзистора. В нервом случае на приемники компьютера поступает отрицательное напряжение, во втором - положительное. Отметим, что в данной схеме цени передачи и приема связаны и для реализации обмена требуется программная поддержка, обеспечивающая временное разделение процессов приема и передачи.

Другая немаловажная особенность состоит в том, что передаваемые внешним устройством данные должны инвертироваться. Действительно, при выводе логического О фактически передается логическая 1 и наоборот. К сожалению, по этой причине для взаимодействия с описанной схемой не может использоваться модуль USART PIC-микроконтроллеров. В настоящее время фирма Dallas Semiconductor выпустила микросхему DS275 (более поздняя версия микросхемы DSI275), которая работает по указанному принципу, но имеет встроенный инвертор. Подключение этой микросхемы показано на рис. 8.27.

Линии интерфейса RS-232 могут успешно применяться для питания устройств с Р1С-микроконтроллерами, поскольку потребление их очень мало. Причем для формирования необходимых уровней питающих напряжений допустимо использовать микросхемы

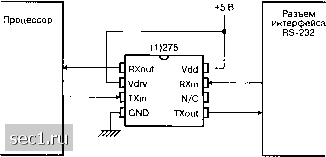

Рис. 8.27

Схема подключения интерфейса RS-232 с использованием микросхемы DS( 1)275
