Мощность: 1 ватт (Вт) = 1№ милливатт (мВт) = 10 микроватт (мкВт); 1 мВт =10-3 Вт =103 мкВт;

1 мкВт =10-в Вт =10-3 мВт.

Сопротивление: 1 Ом (Ом) = 10- килоом (кОм) =10-« мегаом (мОм); 1 кОм =103 Ом =10-3 мОм,

1 мОм =103 кОм =10« Ом.

Емкость: 1 фарада (Ф) = 10* микрофарад (мкФ) = 1012 пнкофарад (пФ); 1 мкФ =10" пФ =10-в Ф;

Г пФ =10-" ф =10-« мкФ.

Индуктивность; 1 генри (Гн) = 10 миллигенри (мГя) = 10* микрогенри (мкГн);

1 мГн =10-3 Гн =103 мкГи;

1 мкГн =10-в Гн =10-3 мГн.

Частота: 1 герц (Гц) = 10-з килогерц (кГи) = 10-в мегагерц (МГц) = 10-» гигагерц (ГГц);

1 кГц =103 Гц =10-3 МГц=10-в ГГц;

1 МГц =10» Гц =103 кГц =10-3 ГГц; 1 ГГц =10в кГц. =10» Гц.

На принципиальных схемах бытовой радиоаппаратуры в целях упрощения приняты следующие обозначения:

для резисторов от О до 999 Ом - без указания единицы измерения (например, 750 вместо 750 Ом);

от 1000 до 999999 Ом - в килоомах с одной буквой К (вместо 120000 Ом -120 К);

от 1 ООО ООО до 999 ООО ООО - в мегаомах с одной буквой М (вместо 1 000 000 Ом-1 М);

для конденсаторов от О до 9999 пФ -в пикофарадах без указания единицы (вместо 510 пФ -510);

от 0,01 до "9999 мкФ -в микрофарадах с буквами мк (вместо 5 мкФ - 55 мк, вместо 0,01 мкФ - 0,01 мк).

Частота, длина волны. У радиолюбителя может возникнуть необходимость в определении частоты f сигнала по известной длине волны Я или наоборот. Зависимость между этими величинами связана формулой

Я,=300 О00Д или 1=300 000/?v,

где длина волны Я, указывается в метрах, а частота f - в килогерцах. Закон Ома. С помощью закона Ома, выражающегося формулами

I=U/R. и=Ш, R=U/I,

где I -сила тока (А), U - напряжение (В) и R - сопротивление, имеющееся в цепи (Ом), определяют различные электрические величины в радиоустройствах.

Пример 1. Имеются источник напряжения постоянного тока 100 В и усилитель, для которого напряжение питания ие должно превышать 70 В. Ток, потребляемый усилителем, 0,1 А. Требуется определить сопротивление гасящего резистора, который нужно установить между источником и усилителем для обеспечения усилителя требуемым напряжением. Чтобы погасить излишек напряжения 30 В, необходим резистор R=30/0,1=300 Ом. 92

Пример 2. В цепи эмиттера транзистора второго каскада усилителя мощности звуковой частоты установлен резистор сопротивлением 1000 Ом. Падение напряжения на резисторе, судя по принципиальной схеме, должно составлить 1,5 iB. Однако проведенная из-за искажений звука проверка усилителя показала, что напряжение на упомянутом резисторе повышено до 7 В. На основе имеющихся данных подсчитан ток эмиттера: 1 = 7-1000/1000= 7 мА, оказавшийся чрезмерным н свидетельствующий о возможном выходе из строя дан-иого транзистора. В последней формуле выражение в числителе умножается на 1000, чтобы получить результат в миллиамперах.

Электрическая мощность: P = 1U=I=R=UVR (ватты, амперы, вольты). В примере 1 найдено значение гасящего резистора. Необходимо определить выделяемую на нем мощность: P=I2iR= 1 • Ю--З-10=3 Вт. Следовательно, резистор должен быть рассчитан на мощность не менее 3 Вт.

Пример 3. Динамические головки имеют паспортное значение номинальной мощности 10 В. Чтобы оценить возможность их использования в собираемом усилителе, нужно определить напряжение звуковой частоты, подводимое к его звуковой катушке сопротивлением 10 Ом для получения номинальной мощности. При указанных данных напряжение должно быть U= ]/PR=10 В.

Закон Ома справедлив и для цепей переменного тока, содержащих резисторы, конденсаторы, катушки. Однако если сопротивление резистора практически не зависит от частоты проходящего через него тока, то, как известно, противление конденсатора или катушки индуктивности в значительной сте-[ени зависит от частоты тока. Для определения емкостного сопротивления кон-еисатора Хс и индуктивного сопротивления катушки Xt при частоте f ис-[ользуют следующие формулы:

Xc=l,6-.10V({C) (Ом, Гц, мкФ)

Хс=1,6-!1Ю7(ГС) (Ом, Гц, пФ)

X=6,3fL (Ом, Гц, Гн).

Пример 4. В примере 1 определялось сопротивление гасящего резистора, включаемого в цепь питания усилителя с целью снижения его напряжения питания. На резисторе с сопротивлением 300 Ом происходит падение напряжения постоянного тока (для того ои и включен). Между точкой присоединения резистора к усилителю и массой должен быть включен блокирующий конденсатор, иначе на резисторе кроме падения напряжения постоянного тока произойдет падение напряжения звуковой частоты. Это приведет к нестабильной работе усилителя, снижению уровня сигнала иа его выходе и т. п. Блокирующий конденсатор должен иметь малое сопротивление на наинизшей частоте полосы пропускания усилителя. Допустим, что нижняя граница частотной характери-. стики усилителя находится вблизи частоты 50 Гц, а сопротивление конденса-

Iiopa на этой частоте примем равным 10 Ом. Подсчитаем емкость конденсатора: ► C=1,6-10V(50-10)«=340 мкФ.

Полученное значение не отличается от емкости конденсаторов, используемых в подобных случаях. Нетрудно увидеть, что для обеспечения емкостного I 93

1нГц

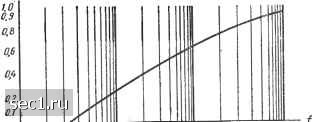

Р:вс. 49. Характеристика CR-фильтра

ЮнГц

ЮСнГц

сопротивления 1 Ом потребовалась бы емкость 3400 мкФ. Подобные конденсаторы с рабочим напряжением 100 В достаточно дороги и громоздки.

Пример 5. Определим частотную характеристику цепи (рис. 7,а), представляющей собой фильтр верхних частот при Ubx=IO В, R=10 кОм, и С= = 0,005 мкФ. Будем считать, что в указанном сопротивлении учтено и входное сопротивление последующей цепи. Из частотной характеристики фильтра должно быть определено, как изменяется напряжение иа выходе цепн (Ubhx) при увеличении частоты и при неизменных значениях напряжения иа входе Ubx, сопротивления R и емкости конденсатора С.

Нижняя граница частотной характеристики начинается с частоты среза fo, для которой зададимся Ubhx=0,1Ubx. Последнее условие может быть соблюдено, если R«0,lXc, отсюда XclOR, т. е. Хс«100 кОм. Подсчитаем частоту среза:

fo= 1,6- 105/(Хс-С) =.(1.6-105)/(105-0,005)«=800 Гц.

Далее подсчитаем частоты при Ubhx/Ubx=0,2 0,5 и 0,9. Этим отношениям будут соответствовать значения Хс«40, 10, 1 кОм, отсюда частоты fo2** »800 Гц, fo5« 3000 Гц и fo9«3 МГц. По результатам расчета строят график (рис. 49), «3 которого можно [заключить, что фильтр верхних частот (цепь RC иа рис. 7,а), пропуская частоты выше fo, достаточно эффективно подавляет более низкие частоты.

Пример 6. Динамические головки с сопротивлением звуковой катушки 10 Ом соединяют с выходом двухтактного мощного транзисторного усилителя. Его напряжение питания 12 В. Необходимо определить емкость разделительного конденсатора. Нижняя граница полосы воспроизводимых частот 50 Гц. Поскольку конденсатор включается последовательно с катушкой динамической головки, то для исключения заметных потерь сигнала на емкостном сопротивлении конденсатора и связанного с этим уменьшения мощности звука должно быть соблюдено неравенство Xc0,1Rh, где Rh сопротивление звуковой катушки. Емкость конденсатора будет

С=1,6-105/.(50-11)«3400 мк.

Рабочее напряжение конденсатора должно быть не менее 15 В. Параллельное и последовательное соединение резисторов, катушек индук-
